通道數
|
10個通道：9個探傷通道，1個校對通道
|
|
探頭種類
|
頻率在2MHz～2.5MHz間的不同角度雙晶探頭，其中6個70°探頭，2個37°探頭，1個0°探頭
|
|
探頭接口
|
Q9
|
|
探頭排布方式和檢測區域
|
全面探測鋼軌各主要部位傷損，其中： 2個70°探頭掃查軌頭左側； 2個70°探頭掃查軌頭中部； 2個70°探頭掃查軌頭右側； 2個37°探頭掃查軌腰（螺孔裂紋及其它斜向裂紋）； 1個0°探頭掃查軌頭、軌腰、軌底、螺孔水平裂紋
|
|
通道工作頻率
|
1.5MHz～3.0MHz
|
|
增益調節范圍
|
0～80dB
|
|
抑制
|
關閉、大
|
|
動態范圍
|
抑制最小時不低于16dB，抑制最大時2dB～6dB
|
|
重復頻率
|
每個通道400Hz
|
|

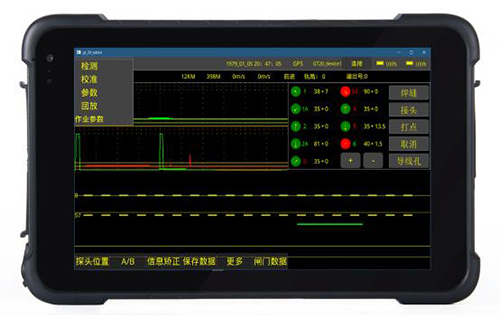

波形顯示方式
|
A型、B型或A+B型同時顯示
|
|
檢測范圍
|
可手動調節或根據選擇的軌型自動設置
|
|
衰減器誤差
|
每12dB的工作誤差不超過±1dB
|
|
水平線性誤差
|
≤1%
|
|
垂直線性
|
≤15%
|
|
放大器頻帶
|
-3dB 1.5MHz～3.0MHz
|
|
阻塞范圍
|
不大于20mm
|
|
抑制狀態對測量結果的影響
|
儀器的抑制處于不同狀態時，幅度差為10dB±2dB兩個回波的差值的變化ΔM不大于2dB
|
|
工作電壓對探傷儀回波波高和探傷(報警)靈敏度影響
|
在額定的工作電壓范圍內，探傷儀的閘門位置和報警電平應無明顯變化，回波幅度的變化ΔNd和探傷(報警)靈敏度變化ΔSd均不大于1dB
|
|
數字采樣誤差
|
最大到最小信號振幅變化不應大于屏高的±5％
|
|
數字探傷儀的響應時間
|
數字探傷儀的響應時間不應大于5ms
|
|
距離幅度特性
|
橫波探頭探測同孔徑、不同聲程的橫通孔；0°探頭探測不同聲程的大平底，其反射波高的差值ΔW應滿足以下要求： 0°探頭：在深度20mm到距離幅度特性曲線最高點范圍內，ΔW≤12dB；在距離幅度特性曲線最高點到深度150mm范圍內，ΔW≤8dB； 37°探頭：在深度20mm到距離幅度特性曲線最高點范圍內，ΔW≤12dB；在距離幅度特性曲線最高點到深度150mm范圍內，ΔW≤8dB； 70°探頭，在相當于探測深度10mm～70mm范圍內，ΔW≤12 dB。
|
|
信噪比
|
O°探頭：在GTS一60試塊上探測底面，當波高達到80％時的靜態靈敏度余量大于或等于24dB；信噪比不小于16dB。 37°探頭：在GTS一60試塊上探測螺孔和37°傾角的3mm的上裂，使兩波等高，并使波高達到80％時的靜態靈敏度余量大于或等于22dB；信噪比不小于8dB。 70°探頭：在GTS一60試塊上，用二次波探測φ4mm平底孔，當波高達到80％時的靜態靈敏度余量大于或等于20dB；信噪比不小于10dB。
|
|
探傷靈敏度余量
|
0°探頭：探測WGT-3試塊110mm底面，當波高達80%時的靈敏度余量不小于36dB。 37°探頭和70°探頭：探測WGT-3試塊上Φ3×65橫通孔，當波高達80%時的靈敏度余量不小于40dB。
|
|
動態探傷能力（缺陷檢出能力）
|
配用0°，37°，70°路軌專用探頭，可發現鋼軌對比試塊GTS-60上除15°下裂以外的全部人工缺陷并發出相應的報警指示
|
|
報警閘門調節方式
|
報警閘門的起位、寬度和電平可手動調節
|
|
報警方式
|
實時報警（進波報警和失波報警）；螺孔雙波報警；延時二選一報警
|
|
報警指示
|
聲光報警方式，報警音量、頻率可調節。
|
|
波形測量
|
自動測量并顯示閘門內最高波聲程、水平和垂直距離。
|
|
增益曲線
|
用戶可根據實際需要進行增益曲線（8個點）的調整
|
|
探傷記錄
|
全程數據記錄（最大50公里），數據可導出和回放，數據格式兼容GT-2+型號。
|
|
操作輸入方式
|
觸摸屏輸入方式
|
|
顯示屏
|
分辨率1280×800
|
|
觸摸屏
|
電容式，高強度，防刮花，支持手寫
|
|
數據接口
|
USB 2.0； LAN 100Mbps； WIFI 802.11 a/b/g/n； 藍牙 BT 4.0
|
|
儀器使用電源
|
直流12V（鋰電池組）
|
|
連續工作時間
|
≥8h
|
|
水箱容量
|
≥20L
|
|
B型圖像顯示精度
|
縱坐標和橫坐標均為2mm
|
|
編碼輪精度
|
2mm
|
|
探傷速度
|
最大5.0km/h
|
|
工作環境溫度
|
-15℃～45℃
|
|
外形尺寸（長×寬×高mm）
|
整車在工作狀態時的外形尺寸，其長、寬、高約為780mm×290mm×1006mm
|
|
重量
|
車架約24kg； 超聲儀器約2.4kg； 儀器電池830g； 操作終端機（三防平板電腦）730g； 小車標配5組探頭約1.4kg
|
