一 HP40爐管的檢測研究
HP40是一種鎳基合金材料，對于這種材料爐管的無損檢測，超聲波檢測無疑是一項難題，因為晶粒粗大，能量在晶粒間傳播損耗巨大，衰減很嚴重，信噪比差，檢出率低，常規超聲波和普通相控陣檢測無法實施。

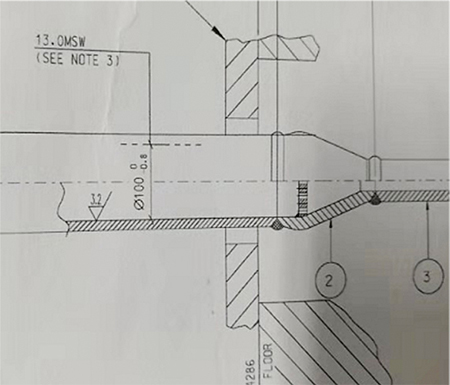

爐管尺寸圖（外徑為126mm，壁厚為13mm）
采用射線照相進行檢測，管內的催化劑會有一定影響，而且較小的裂紋也可能會漏檢；采用渦流檢測和滲透檢測僅能對表面缺陷進行監控，無法對內部缺陷實施檢測。
采用DSS-PA322T以3D-TFM方式進行檢測，能夠發現爐管刻槽信號，可以有效解決HP40材質爐管的檢測問題。
二 HP40爐管的檢測系統
試塊準備:
爐管開裂主要從內部開始，所以制作試塊的缺陷類型主要考慮為模擬裂紋，采用線切割的方式加工窄槽，深度分別為4mm和8mm。軸向刻槽尺寸（長度×寬度×深度）：內壁100×0.5×4mm一個通槽和內壁100×0.5×8mm一個通槽，相隔180°。試塊尺寸（外徑×壁厚×長度）：φ126×13×100mm，試塊實物圖如下。

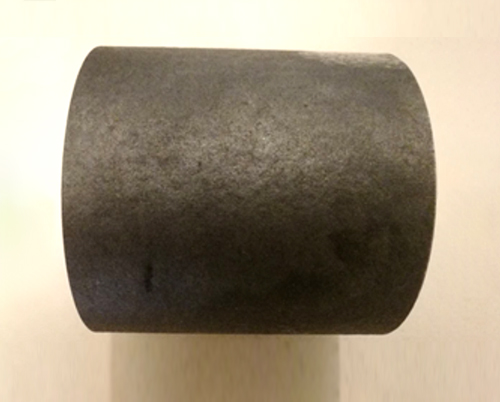

試塊實物圖
檢測系統：

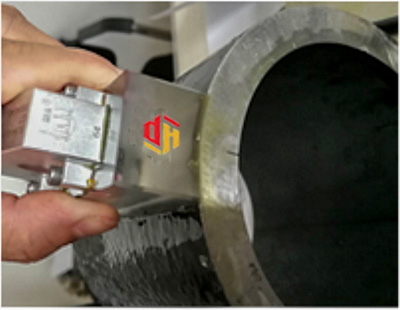

DSS-PA322T 圖示
三 HP40爐管的檢測結論
3D-TFM 檢測

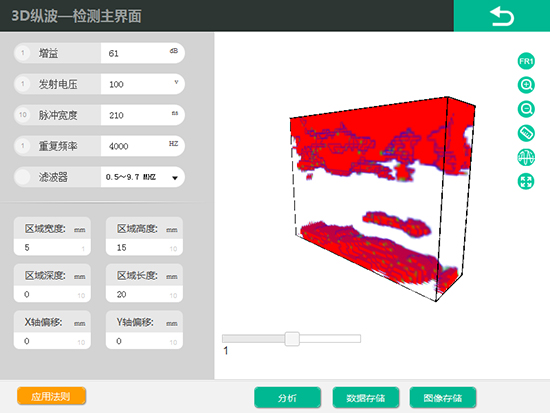

3D全聚焦成像圖
