一 技術背景
近年來，隨著我國高速鐵路的建設與發展，鐵路事業發展取得較大成就。然而高速鐵路大規模投入運營，客貨運量的增加，對鐵路安全運營提出更高要求。鋼軌作為鐵路設施的重要組成部分，在輪軌接觸過程中，隨時可能產生各種缺陷，所以對鋼軌缺陷的檢查尤其重要。鋼軌表面裂紋就是其中一種缺陷，隨時列車行使的不斷沖擊，鋼軌表面的小裂紋可能會不斷的往內部生長，最終形成大裂紋，嚴重者甚至?xí)a(chǎn)生斷軌事故，存在著嚴重的安全隱患。采用先進的技術手段對鋼軌疲勞裂紋缺陷進行高效而可靠的檢測，實現潛在事故的早期預報，對于鐵路運輸?shù)陌踩�、乃至國民�?jīng)濟的發展都十分重要。目前主要用超聲檢測對鋼軌進行探傷，解決了鋼軌大部分缺陷的檢查，為鋼軌的維護起到了很大的作用。但由于超聲檢測對表面缺陷不敏感的特點，加上現場工況復雜等原因，超聲很難判斷甚至無法檢測鋼軌一些特殊部位的表面裂紋缺陷，使鋼軌檢測存在一定盲區。而渦流檢測是一種擅長于表面缺陷檢測的無損檢測技術，對表面缺陷具有很高的靈敏度。它不需要耦合劑，無需接觸，能可靠檢測出裂紋位置及裂紋走向，并測量裂紋深度[1]。渦流檢測能彌補超聲在鋼軌表面檢測上的不足，與超聲檢測形成一定的優勢互補。
二 渦流檢測原理

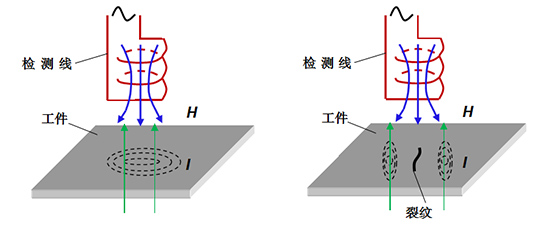

渦流檢測是建立在電磁感應原理基礎上的一種常規無損檢測技術[2]。其原理如圖1所示。用交流電壓驅動探頭線圈產生交變磁場，當探頭移動到導電材料的待測區域，探頭會在被測導體內產生渦流，當導體表面或近表面出現缺陷時，將影響到渦流的強度和分布，渦流的變化又引起探頭電壓和阻抗的變化，根據這一變化，就可以間接地知道導體是否有缺陷的存在[3] [4]。圖2所示是導體表面有無裂紋對渦流的影響。
圖1
圖2裂紋對渦流的影響
三 渦流檢測技術的優點
a.非接觸。
b.無需耦合劑。
c.表面、亞表面缺陷靈敏度高。
d.檢測速度快，效率高。
e.檢測操作簡單，勞動強度低。
f.無需特殊培訓，對探傷人員要求低。
g.能在高溫狀態下進行檢測。
h.表面鐵銹和涂層無需特殊處理。
i.檢驗結果可以實時顯示和通過磁盤等記錄長期保存，可在必要時回放重現，并進行分析。
四 渦流檢測系統與方案

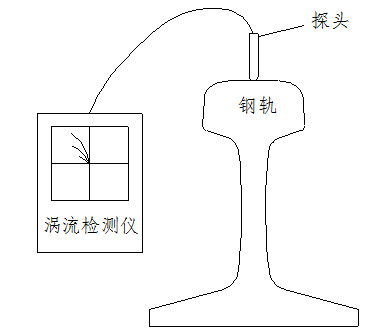

一般渦流檢測系統主要由渦流檢測儀器，鋼軌專用渦流探頭，探頭線，被測工件等組成。結合渦流原理和渦流檢測的特點，只需使用一臺渦流儀器，利用鋼軌專用渦流探頭在鋼軌被檢部位進行移動式掃查，就可以立即得到鋼軌表面是否有裂紋及裂紋的情況，如圖3所示。
圖3渦流檢測鋼軌方案

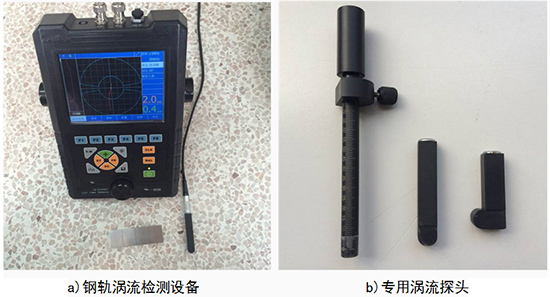

本方案選用廣東江蘇超聲電子股份有限公司江蘇超聲儀器分公司DSS-608鋼軌渦流檢測儀。如圖4 a)該儀器便攜實用、體積小、重量輕、操作簡單、功耗低，能在電池供電下連續工作 6 小時以上。該儀器內置鋼軌表面裂紋檢測專用工藝，可實現鋼軌表面裂紋的快速檢測。利用探頭在鋼軌被檢部位移動，通過儀器阻抗平面圖的顯示可以確定鋼軌表面有無裂紋的存在。而且儀器內嵌裂紋深度曲線算法，可以對裂紋深度進行標定，自動算出裂紋實際深度并實時顯示，非常適合鋼軌表面裂紋的快速檢測及評估。該檢測過程無需耦合劑、可非接觸、方便、直觀和快捷。
根據鋼軌渦流檢測的特點及鋼軌裂紋出現部位，汕超公司分別自主研發了幾款鋼軌專用渦流探頭，如鋼軌軌底探頭、鋼軌焊縫探頭、尖軌探頭等專用探頭。通過對探頭結構的特殊設計，使提離效應影響小，檢測更方便，實現了鋼軌不同部位表面裂紋的高效、快速、精確檢測。如圖4 b)所示。
圖4 渦流檢測系統
五 檢測應用
5.1鋼軌軌頭表面裂紋檢測

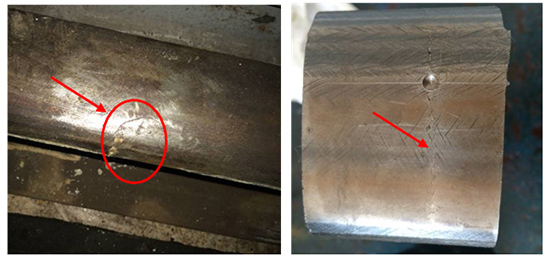

對于鋼軌軌面裂紋檢測，我們采用鋼軌焊縫渦流專用探頭進行檢查。將探頭垂直放置在鋼軌軌頭檢查面上，移動探頭進行檢查即可。如圖5 a)為鋼軌踏面裂紋情況，b)為采用渦流檢測的效果。這種方式也適用其他相同表面情況的檢測。
a)踏面裂紋
b)踏面檢查效果
圖5鋼軌軌頭表面裂紋檢查
5.2鋼軌焊縫表面裂紋檢測
隨著鋼軌線路逐漸無縫化，焊縫焊頭越來越多，運能和運量的增加也使焊縫傷損逐漸增多，因此焊縫傷損也成為危害鐵路安全的主要傷損之一。
由于列車的高速行駛，鋼軌焊縫邊界附近容易產生表面裂紋，這種裂紋存在很大的安全隱患。由于位置比較特殊，采用其他檢測手段很難發現或者檢測過程很復雜。使用渦流檢測方法，利用專用探頭沿焊縫邊界，從焊縫軌底斜面，經過軌腰，一直到軌頭下顎，一次完成焊縫邊界的檢查，操作簡單，檢測速度快，效率高。如圖6為鋼軌渦流檢測焊縫邊界軌腰裂紋的效果圖。

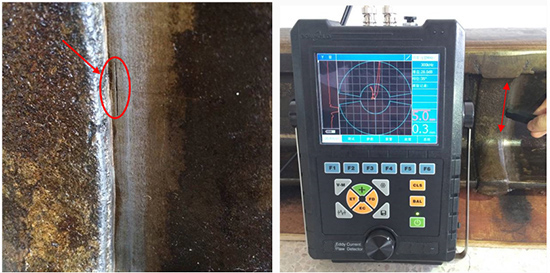

圖6軌腰6mm深人工裂紋檢測效果
5.3軌底下表面裂紋檢查
目前，鋼軌軌底特別是焊縫軌底下表面也經常出現裂紋，比如月牙傷等，這些裂紋損傷也是影響鐵路安全運輸?shù)碾[患。使用渦流檢測方法，利用軌底專用探頭從軌底左右掃查，可以快速的得到有無裂紋的存在。如圖7是軌底4mm深人工裂紋檢測效果。

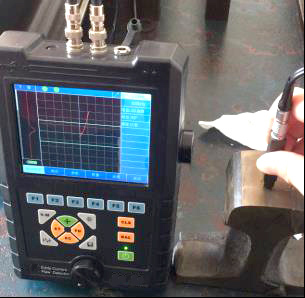

圖7軌底4mm深人工裂紋檢測效果
5.4尖軌表面裂紋檢測

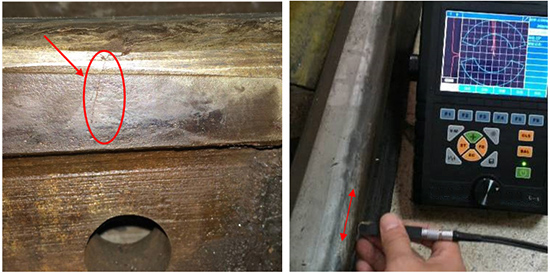

尖軌是道岔的重要部件，依靠尖軌的扳動，將列車引入正線或側線方向。高速運行的列車對尖軌的沖擊力大，尖軌易于磨耗和損傷，表面裂紋是其中一種。同樣，使用尖軌專用探頭或者焊縫探頭可以對尖軌表面裂紋進行檢查，可得知裂紋的深淺。如圖8是尖軌裂紋渦流檢查效果。

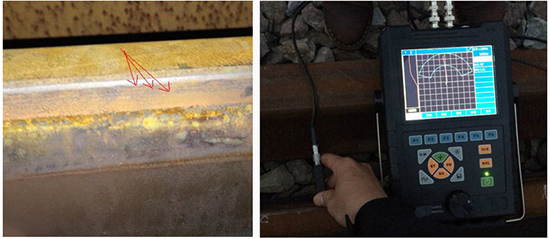

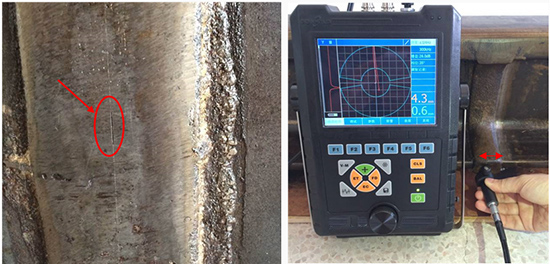

a)尖軌側面橫向裂紋
b)尖軌側面縱向水平裂紋
圖8尖軌裂紋渦流檢查效果
六 結論
在鋼軌表面裂紋的檢測中，渦流檢測是一種比較快速和簡便的可行手段。渦流檢測對表面裂紋敏感，可以對鋼軌特殊部位的表面裂紋進行檢查，也可以作為鋼軌表面缺陷的一種復核確診手段，與超聲檢測形成優勢互補，使鋼軌探傷得到更全面的檢測。渦流檢測不需要耦合劑，非接觸，對鋼軌表面要求不高，檢測速度快，效率高，能準確判別是否有裂紋存在，并顯示裂紋深度。同時對探傷人員沒有太多要求，無需特殊培訓，簡單易學。
