一 全聚焦相控陣檢測原理
全聚焦檢測工作時，依次激發N陣元超聲陣列探頭的每一單個陣元，所有陣元同時接收，遍歷激發所有陣元之后，將采集得到N*N條A型回波，即全矩陣數據。采用全聚焦相控陣成像檢測，只需設定檢測區域范圍，省去了繁瑣的相控陣聚焦法則設置，大大提高了檢測應用的方便性。

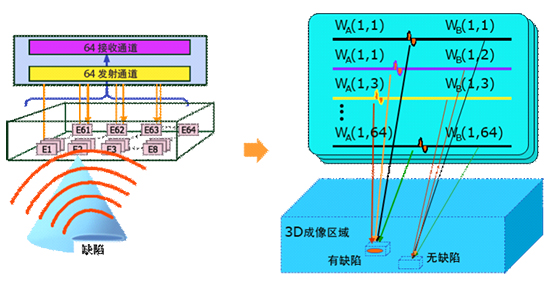

全聚焦相控陣工作原理
二 輪輞的全聚焦相控陣檢測方法、探頭及掃查工裝
對輪輞進行全聚焦相控陣檢測的仿真，以某型車輪的外形輪廓尺寸為例進行，相控陣探頭放置位置與常規檢測的位置一致，主要是在車輪踏面及輪緣內側面。在輪緣內側面對整個踏面進行檢測，根據覆蓋的要求，可以設計專用大晶片數量的相控陣探頭進行全覆蓋檢測。輪輞檢測均采用全聚焦的一次縱波模式。

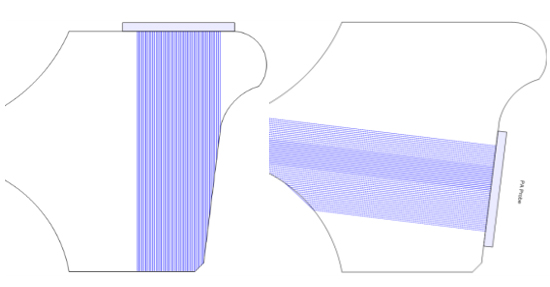

全聚焦相控陣絕佳的分辨率
當探頭放置在踏面上時，可以采用如下檢測方案：自動爬行掃查器的整體尺寸與HXD1型機車輪輞相匹配。主要由前驅、后驅、磁性輪、探頭固定結構、調整結構、編碼器組件和編碼器輪等組成，如圖4所示。

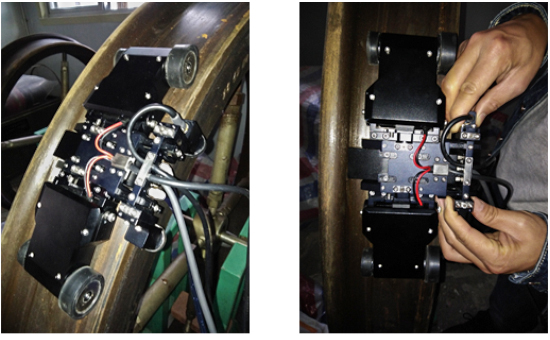

自動爬行器及掃查工作原理
自動爬行掃查器搭載專為HXD1型電力機車輪輞設計的64陣元的直線排列的線陣相控陣探頭，如圖5所示。陣列式探頭下表面為特殊的曲面設計，與機車輪輞踏面完全貼合。掃查器工作過程中，通過外置水箱系統進行自動噴水耦合，確保整個掃查過程均處于最佳耦合狀態，最大限度提升掃查檢測效果。

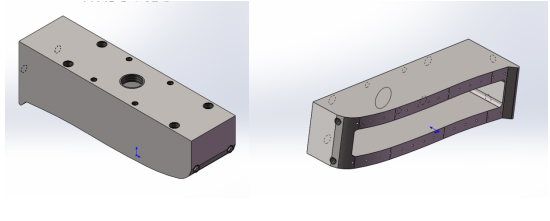

相控陣陣列探頭
三 全聚焦檢測儀器

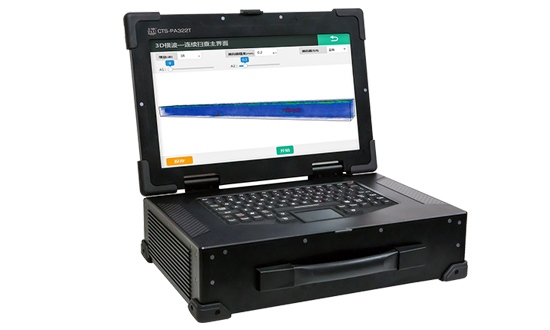

DSS-PA322T相控陣全聚焦實時3D超聲成像系統

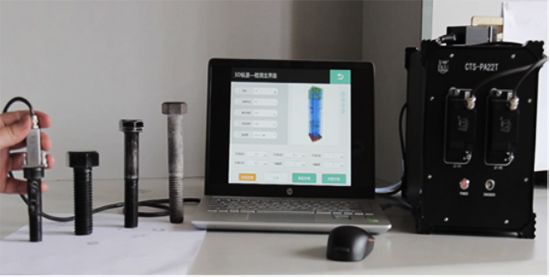

DSS-PA22T相控陣全聚焦實時3D超聲成像系統
