一 汽車輪轂焊縫檢測需求背景
鋼圈也叫做輪轂，是汽車輪胎內廓支撐輪胎的一個金屬部件，是車輛承載的重要部件，其質量直接關系到人的生命安全。輪轂通常由鋁合金或者鋼材制成，鋼材輪轂的強度高，常用于大型載重汽車，因此對于各方面的要求都很高。鋼材輪轂的焊接采用的是激光焊接機，應用激光器產生的脈沖激光經過擴束、反射、聚焦后輻射加工件表面，表面熱量通過熱傳導向內部擴散，通過數字化精確控制激光脈沖的寬度、能量、峰值功率和重復頻率等參數，使工件熔化，形成特定的熔池，從而實現對被加工件的激光精密焊接。在汽車輪轂的激光焊接中，焊縫熔深的檢測是激光深熔焊的重要質量指標，因此提供有效檢測手段對輪轂焊縫熔深的檢測具有重要意義。
二 汽車輪轂焊縫的相控陣超聲檢測原理
2.1 相控陣的發射與接收

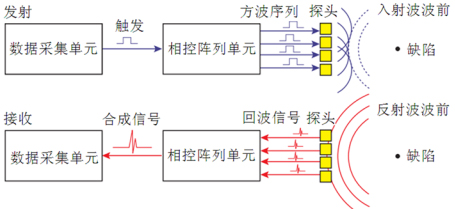

相控陣超聲的發射和接收原理如圖所示，發射時，數據采集單元觸發相控陣列單元，相控陣列單元按照設置的延時法則依次觸發激勵方波脈沖激勵探頭，使探頭中的每個晶片發出的超聲波在某一點聚焦；接收時，由缺陷反射回來的超聲波到達每個接收晶片，相控陣列單元根據每個接收晶片的回波信號按照設置的延時法則合成為一個信號送數據采集單元。因此，相控陣每發射接收一次將會獲得一個由多晶片采集信號進行合成的A掃描信號，通過電子掃描技術，相控陣超聲檢測將可實現工件斷面圖像的顯示。
相控陣的發射與接收
2.2 相控陣的電子掃描

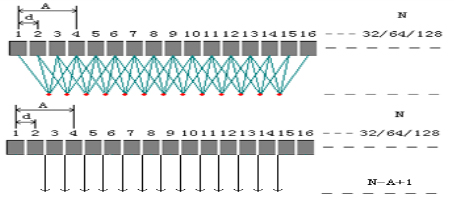

相控陣超聲具有獨特的電子掃描和聚焦，因此使用一個多晶片的相控陣探頭，在不移動探頭的情況下就可以實現工件斷面的掃描檢測，本方案采用線形掃描，利用相同的聚集法則施加在相控陣探頭的不同晶片組，每組激活晶片產生特定角度的聲束，通過改變激活晶片的位置，使該聲束沿晶片陣列方向前后移動，以實現類似常規手動超聲波檢測探頭前后移動的檢測效果，線形掃描的原理如圖所示。
線形掃描原理
2.3 相控陣的C掃描成像

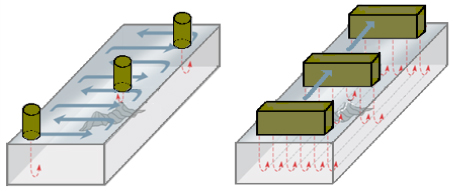

采用相控陣的電子掃描不需要移動探頭就可以實現工件一定寬度的斷面掃查，因此，對比于單晶探頭常規鋸齒形的掃查方式，相控陣掃查只需單軸直線掃查便可獲得工件的C掃描圖像。因此，對于汽車輪轂焊縫，只需探頭放置在焊縫位置，輪轂旋轉一周即可完成相控陣的掃查檢測。
常規掃查與相控陣掃查
三 汽車輪轂的相控陣超聲檢測系統
3.1 系統整體技術方案

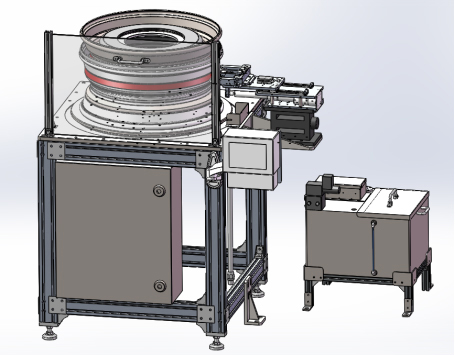

系統整體技術方案的三維圖示如圖所示，采用旋轉平臺、水箱分體化結構，檢測儀器安裝在旋轉平臺上，全數字化的超聲成像，支持超聲A/B/C掃描成像；成像軟件系統基于PC平臺，提供完備的軟件操作功能。檢測系統具備手動（包括連續和點動）控制和自動掃查控制功能，具備探頭所需的上下、前后調整結構，具有異常報警與緊急保護措施。
系統整體技術方案三維圖示
3.2 設備各部分的簡要說明
水箱：

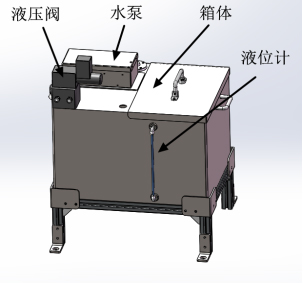

水箱，如圖所示，與旋轉平臺是分開的，水箱的容量為31L自帶液壓泵，通過控制液壓閥來控制設備的供水。另外，掃查用過的水不回收。
水箱圖示
旋轉掃查平臺：

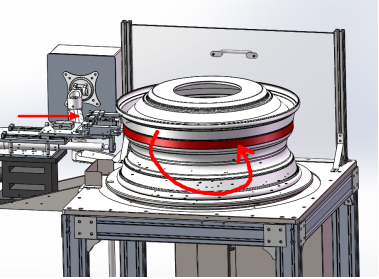

旋轉掃查平臺為本設備的主體，相控陣超聲檢測儀器安裝在平臺的懸臂上，而探頭+編碼器的組件也安裝在平臺上，汽車輪轂的檢測部位為汽車輪轂內外圈激光焊的焊縫，如圖所示的紅色部分。
汽車輪轂通過內圓定位，固定在旋轉平臺上，電機通過旋轉帶動汽車輪轂的旋轉，最大速度為8RPM，速度可通過電機的調試器調整；探頭+編碼器組件安裝在平臺的側面，組件的結構如圖7所示，在工件的搬運、卸載的時候，探頭+編碼器組件處于收回的狀態，當工件放置好后，探頭+編碼器通過電動推桿帶動，從而使探頭與輪轂表面相互接觸，探頭與工件之間存在的間隙通過噴水來耦合。
旋轉掃查平臺
探頭+編碼器組件：

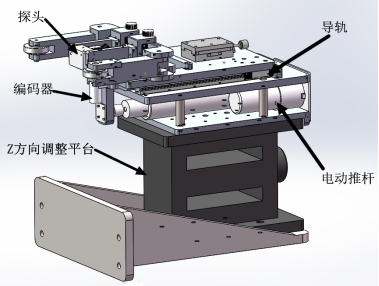

探頭+編碼器組件安裝在旋轉平臺的安裝板上，安裝板上有彈簧浮動結構，整個組件通過電動推桿驅動，從而來調整探頭的前后位置；而組件的上下位置，通過Z方向調整平臺來調整，如圖所示。
探頭+編碼器掃查組件圖示
相控陣儀器：

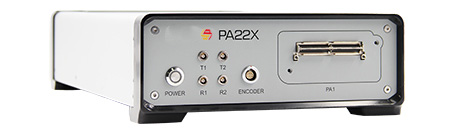

DSS-PA22X是一個模塊化的、支持二次開發的超聲波相控陣檢測平臺，集成了精密模擬電路、高速數字電路、相控陣信號處理、軟件系統、網絡等多項先進技術，可廣泛應用于各種工件的相控陣超聲檢測。
DSS-PA22X圖示

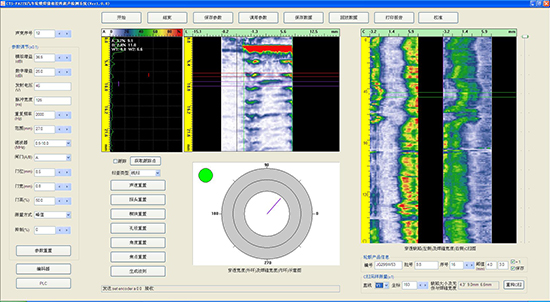

3.2 檢測軟件界面介紹
檢測軟件界面圖示
