DSS-PA22S超小型相控陣模塊是我司推出的一款功能齊備的相控陣模塊，超輕便攜，可以配合本公司鋼軌焊縫數字超聲探傷儀、手機或平板電腦進行使用，是鋼軌焊縫檢測的理想選擇。
疑難試塊YN-1檢測
采用DSS-PA22S相控陣模塊，與數字超聲探傷儀集成，配合鋼軌焊縫專用探頭，根據軌頭、軌腰、軌底不同部位的缺陷，設置不同的掃描參數，并將探頭放置在合適的位置，實現相應部位缺陷的檢測。
疑難試塊YN-1缺陷分布示意圖
1.軌底與軌腰結合部3#缺陷

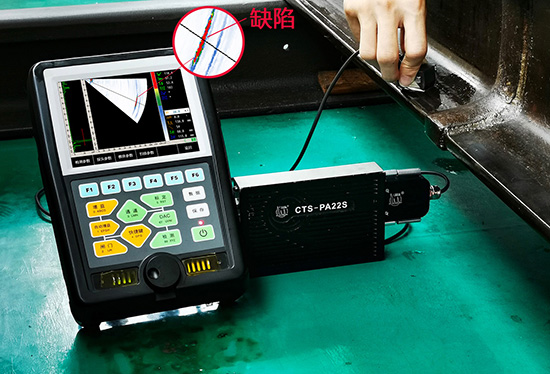

疑難試塊YN-1在軌底斜面與軌腰的結合部存在3#缺陷，缺陷長12mm高6mm。將探頭放置在缺陷異側的軌底斜面適當位置進行檢測，相控陣成像如圖。
3#缺陷檢測成像圖
2.軌底三角區4#缺陷

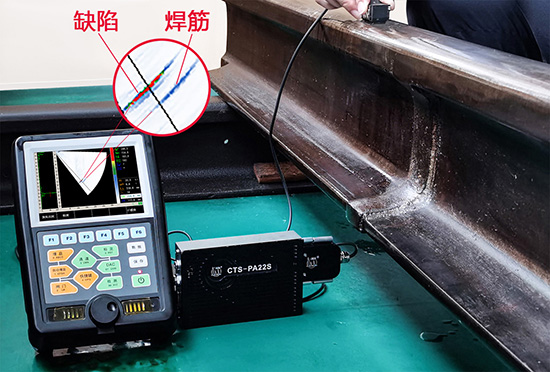

疑難試塊YN-1在軌底三角區的底面存在4#缺陷，缺陷長8mm高4mm。將探頭放置在軌頭踏面距離焊縫中心一定位置進行檢測，從相控陣成像圖可測得缺陷深度為 183.8mm，與缺陷實際深度基本一致，同時從圖像中可以看到鋼軌焊縫的焊筋回波。
4#缺陷檢測成像圖
3.軌底角5#缺陷

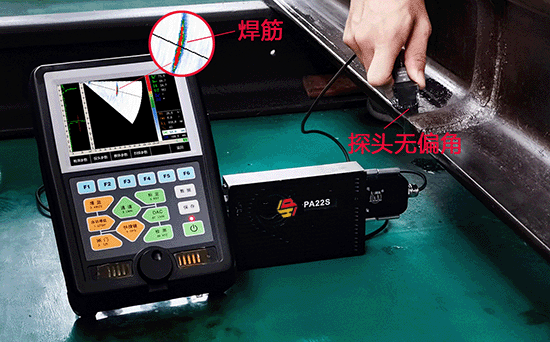

疑難試塊YN-1在軌底角部位存在5#缺陷，缺陷長6mm高4mm。將探頭放置在缺陷同側的軌底斜面進行檢測，當探頭無偏角時，出現焊筋波；當探頭偏角一定角度時，出現缺陷波，相控陣成像如圖。
5#缺陷檢測成像圖
DSS-PA22S相控陣模塊，除與數字超聲探傷儀集成，還可與平板、手機集成，實現鋼軌焊縫的常規相控陣和全聚焦檢測功能。
采用DSS-PA22S相控陣模塊，與數字超聲探傷儀（或平板、手機）集成，常規檢測之后采用相控陣可以成像復核與驗證，并采集圖像保存，掃查方式簡單，檢測結果直觀可靠，缺陷定位準確，助力鋼軌焊縫檢測輕松、高效！
