DSS-xxUT系列是我司最新推出的多通道超聲波數據采集和二次開發平臺，集成了超聲波高壓發射、回波信號接收、放大、AD采集及處理功能，并且提供了二次開發功能，用戶可自行開發應用軟件，利用DSS-xxUT采集到得數據進行處理，增加自己特有的功能和界面，集成到自己的系統之中，形成各種超聲波應用系統。
型號DSS-xxUT中的“xx”代表超聲通道數量，例如DSS-08UT具有8個常規超聲通道，通道數量可依用戶需要?jiǎng)h減。如果您需要更多通道
結構原理:

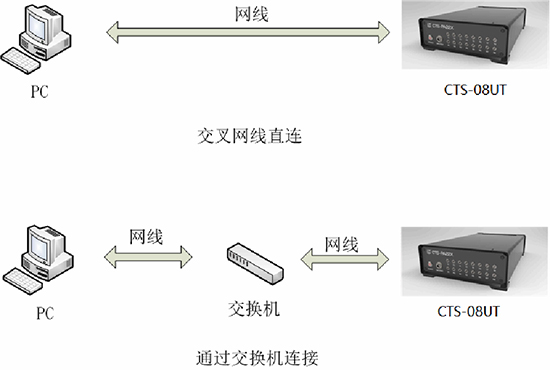

DSS-xxUT是一個獨立的模塊，通過網線與監控主機相連。運行在監控主機上的軟件通過網絡接口向DSS-xxUT發送指令，并接收DSS-xxUT回傳的數據，如下圖所示。
功能特點：
-

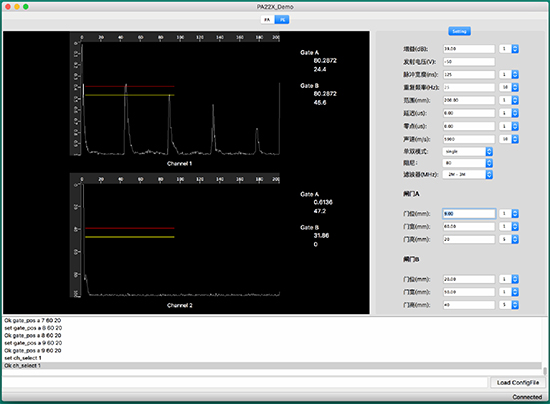

提供全套客戶端示例程序PA22X-DEMO源代碼，該DEMO代碼已具備基本的多通道超聲功能，用戶可參照DEMO代碼進行二次開發，或直接在DEMO代碼上增加功能進行開發。
-
精心設計的二次編程接口，編程簡單直觀，更支持人工調試，在編程之前，即可人工向DSS-xxUT發送指令，試驗修改參數的效果。
-
內部集成超聲波激勵電路，負方波形式，激勵電壓從-25V～-300V可調，脈沖寬度從30 ns～1000ns可調，最大程度匹配不同型號的發射晶片。
-
內部集成超聲波探傷儀器所需的大部分信號處理和檢測功能，如A型波壓縮、閘門檢測、聲程測量等，您可快速搭建出一套標準的超聲波探傷系統。
-
如果您希望自己從頭處理所有數據，DSS-xxUT也提供了原始數據模式，直接將未經任何處理的AD采樣數據發送給客戶端軟件，由您的軟件任意處理。
，可考慮另外一款DSS- 40UT，單機最多可支持40個常規超聲通道。
|
發射器
|
|
PRF
|
25～10KHz
|
|
電壓
|
負方波，-25～-300V 步進25V
|
|
寬度
|
30～1000ns，5ns 步進
|
|
觸發
|
自觸發、外觸發、編碼器觸發
|
|
接收器
|
|
水平線性
|
不大于0.4%
|
|
垂直線性
|
不大于3%
|
|
靈敏度余量
|
配用2.5P20探頭發現距探測面200mm的Φ2mm平底孔的探傷靈敏度余量不小于56dB
|
|
阻尼
|
400、80
|
|
采樣率
|
100M
|
|
帶寬
|
0.5～15MHz
|
|
增益
|
0.0～110.0dB
|
|
濾波器
|
窄帶、寬帶
|
|
檢波
|
正向、負向、全波、射頻、頻譜
|
|
通道間串?dāng)_
|
>60dB
|
|
最大輸入信號
|
14VPP
|
|
檢測范圍
|
0.0～10000mm ( 鋼縱波) ，連續可調，最小步進值 0.1mm
|
|
顯示延遲
|
0～999.9μs
|
|
顯示移位
|
-7.5～3000μs
|
|
信號處理
|
|
測量閘門
|
A、B
|
|
閘門起點
|
全范圍
|
|
閘門寬度
|
閘門起點到全范圍
|
|
閘門高度
|
5～95%
|
|
測量模式
|
前沿、峰值
|
|
顯示讀數
|
閘門內讀數：幅度及聲程
|
|
測量分辨率
|
0.1mm
|
|
系統/其他
|
|
功耗
|
15W，依配置不同而異
|
|
數據傳輸
|
1000M以太網
|
|
角度
|
線掃 -75°～+75°，步進0.1、1、10可調;扇掃 -75°～+75°，步進自動優化
|
|
尺寸
|
188×238×403（大）；100×200×300（�。�
|
|
常規探頭接口
|
Q5
|
|
編碼器接口
|
2個增量式編碼器
|
|
USB接口
|
2個
|
|
通用I/O口
|
圓形
|
|
網絡接口
|
100M/1000M 以太網接口
|
|
調試口
|
COM口1個
|
|
