DSS-PA22T1是我司自主研發的一款新型64通道全并行的相控陣全聚焦(TFM)快速超聲成像檢測系統。系統實時采集材料內部的全矩陣(FMC)數據，并利用基于信號處理芯片的高速硬件成像技術，實現對金屬以及非金屬材料的高精度實時相控陣2D/3D全聚焦(TFM)成像檢測。開創工業相控陣RF射頻元數據平臺，可直接對完整的原數據進行計算機處理。
-
全聚焦(TFM)重構算法模型:
依據全聚焦(TFM)重構算法模型，利用基于信號處理芯片的高速硬件成像技術，實時地計算出全聚焦 (TFM)圖像結果，圖像劇新率可達50fps。
-
64個全并行的相控陣硬件通道
具有64個全并行的相控陣硬件通道，可實時采集多達4096條A型波的原始全矩陣(FMC)數據，采樣深度可達2m。
-

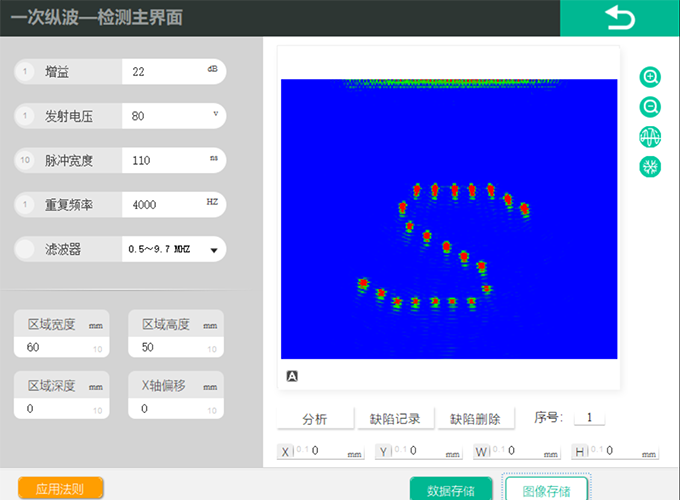

實時全聚焦（TFM）成像檢測
支持航空航天復合材料、高鐵線路對接焊縫、電力機車輪輞輪軸、風電葉片螺栓以及厚壁對接焊縫多種材料的快速成像檢測。
-
快速C掃描成像
基于2D全聚焦（TFM）結合編碼器定位，可對被檢測材料實現快速C掃描成像。
-
3D橫波全聚焦(TFM)模塊
基于二維面陣探頭，配套相應楔塊，可對焊縫區域?qū)崿F(xiàn)實時檢測，形成立體的3D圖形顯示；3D-TFM結合編碼器可以對焊縫區域形成直觀通透的4D檢測圖像。
-
多種3D-TFM模式
焊縫、鑄件、鍛件多種TFM解決方案；中厚壁奧氏體不銹鋼焊縫RT檢測理想取代方案。
-
實時4D檢測
3D-TFM 結合編碼器形成實時4D檢測圖像，掃查速度高達100mm/s以上。
-
異型工件全聚焦（TFM）檢測
針對不同被檢工件，自定義全聚焦模型，能夠?qū)崿F(xiàn)各種異型材料例如有機玻璃球殼、陶瓷等工件的有效全聚焦（TFM）檢測。
-
原始數據存儲及生成報表
系統提供原始全矩陣數據存儲及檢測結果保存，缺陷定位定量分析等功能，可根據用戶所需報表格式提供檢測報告。
|
脈沖發生器
|
|
發射波形
|
雙極性方波
|
|
發射脈沖寬度
|
10 ～ 600ns，步進1.0ns、10.0ns
|
|
發射脈沖電壓Vpp
|
45V ～ 100V，步進1.0V、10.0V
|
|
接收器
|
|
帶寬
|
0.5 ～ 19MHz
|
|
模擬增益
|
0 ～ 55dB
|
|
數字增益
|
-100 ～ 100dB
|
|
濾波器
|
低、中、高3檔
|
|
數據處理
|
|
采樣頻率/位數
|
62.5MHz/10 Bit
|
|
輸入阻抗
|
50Ω
|
|
接收延遲
|
0~65 μs，精度2.5ns
|
|
聚焦法則
|
支持多達262144個聚焦法則
|
|
嵌入處理器
|
大型芯片嵌入，大數據的實時硬件處理
|
|
系統
|
|
通道配置
|
全并行64:64
|
|
功耗
|
50W
|
|
運行平臺
|
Windows7以上系統
|
|
數據傳輸
|
100M/1000M以太網
|
|
尺寸
|
395×283×66
|
|
重量
|
3.1Kg
|
|
輸入輸出
|
|
I-PEX相控陣探頭接口1個
|
|
LAN千兆網口1個
|
|
I/O輸出口1個
|
|
USB2.0接口2個
|
|
ENCODER 編碼器接口1個
|
|
