隨著我國油氣長輸管道建設快速發展，及時對管道環焊縫進行檢測和安全可靠性評估，確保管道運輸安全具有重大的經濟和社會效益。江蘇超聲新推出的管道環焊縫實時3D全聚焦檢測系統，配合專用的掃查工裝，實時顯示3D圖像，快速評定檢測結果，為管道環焊縫檢測提供了新的解決方案。
一 管道環焊縫試件
采用實時3D全聚焦檢測系統，配合管道檢測專用鏈?zhǔn)綊卟槠鬟M(jìn)行連續掃查。從3D連續掃查圖像中，可輕易判別管道環焊縫是否存在缺陷。進一步在線分析，結合自定義焊縫模型，可快速實現缺陷的定位和性質判斷。
管道環焊縫試件連續掃查
管道環焊縫試件3D連續掃查成像

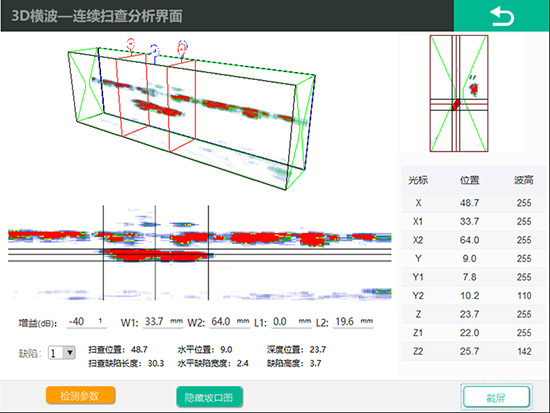

管道環焊縫試件連續掃查分析圖
二 長輸管道環焊縫—現場實例
針對現場開挖的長輸管道，采用實時3D全聚焦檢測系統，配合簡易掃查裝置，對管道環焊縫進行3D連續掃查成像檢測。

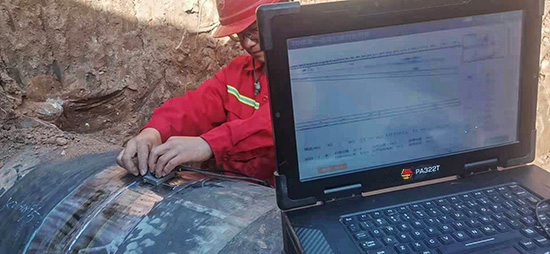

長輸管道環焊縫檢測現場圖
1. Φ610×8.6mm管道
采用實時3D全聚焦成像檢測，管道環焊縫中發現夾渣缺陷和坡口未熔合缺陷。全聚焦3D圖像中，夾渣缺陷顯示特征為斷續的缺陷反射回波影像，呈現為斷續的紅色圖像；未熔合缺陷顯示特征為面積型缺陷影像，呈現為一片紅色圖像。

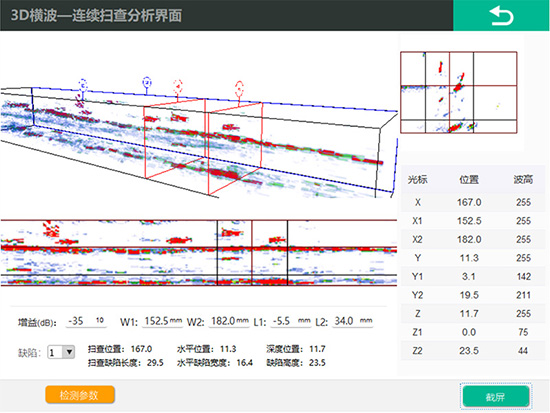

夾渣缺陷3D成像圖

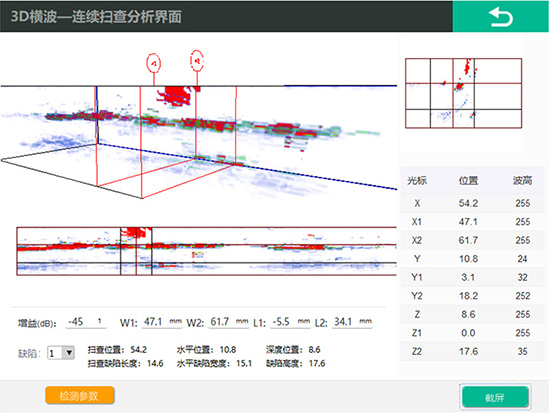

坡口未熔合缺陷3D成像圖
2. Φ1422x25.7mm管道
采用實時3D全聚焦成像檢測，管道環焊縫中發現根部未熔合（根部咬邊）缺陷和裂紋缺陷。全聚焦3D圖像中，未熔合缺陷顯示特征為面積型缺陷影像；裂紋缺陷，顯示特征為面積型圖像，同時在面積型圖像的上端出現有零散點狀圖像。

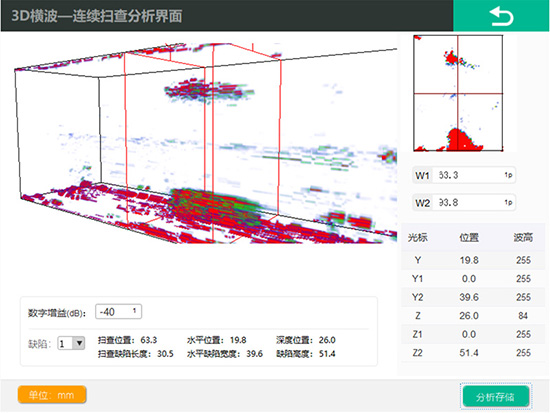

根部未熔合缺陷3D成像圖

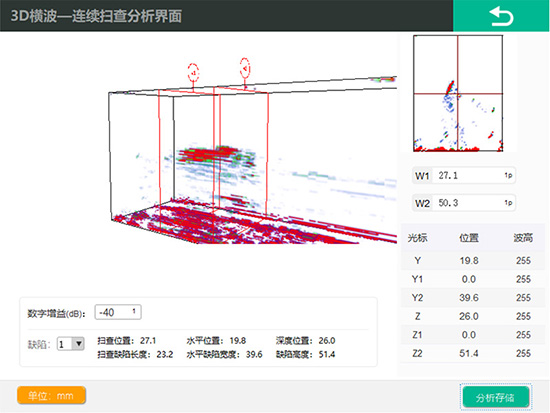

裂紋缺陷3D成像圖
管道環焊縫實時3D全聚焦檢測，操作簡便，連續掃查成像，探頭聲場覆蓋范圍大，無盲區。3D圖像跟隨探頭移動實時顯示，不同類型缺陷清晰可見，達到所見即所探的檢測效果�？蛇M(jìn)行在線或離線數據分析，獲取缺陷的大小、位置等信息，輕松實現缺陷評定。
實時3D全聚焦檢測，工藝簡單可靠，檢測輕松高效、成像立體直觀、缺陷定位精準，為管道環焊縫檢測提供了一種全新的檢測方案。
