一 平面工件檢測解決方案
相控陣檢測儀、配套多種掃查設備、配套本公司自主研制的相控陣探頭，可完美解決平面C掃描檢測的難題，提供四種解決方案供選擇。

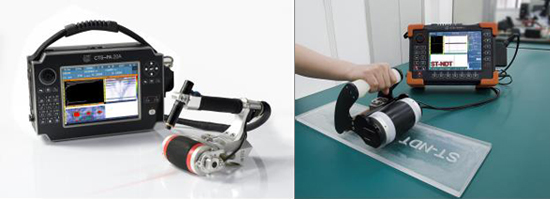

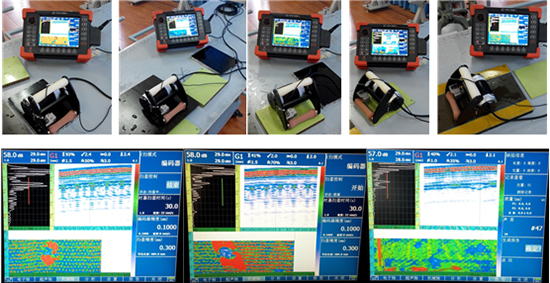

方案1：滾輪探頭單軸C成像掃查器SCQgl-1，內置有高分辨率的相控陣探頭5L64-0.8；適用于大面積快速C掃描檢測。
滾輪探頭單軸C成像掃查器SCQgl-1是一款大面積C掃的專用掃查器，用于檢測復合材料等行業的表面光滑的材料，該探頭接觸材料采用與水相似的聲阻抗，耦合效果特佳，聲束覆蓋寬度達51.2毫米。只需滾動探頭，圖像即可呈現，大大提高你的檢測效率。

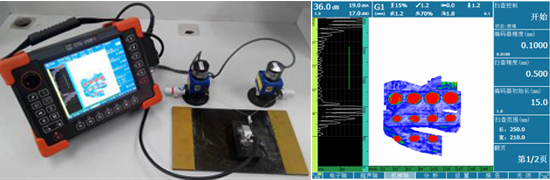

方案2：拉線雙軸C成像掃查器SCQlx-1，高分辨率相控陣探頭5L64-0.6；適用于特定區域的精確C掃描檢測。
拉線雙軸C成像掃查器采用兩個高分辨率的拉線編碼器，儀器軟件設計專用的掃查操作模塊，掃查時將拉線編碼器固定在掃查工件上，可以采用磁吸或真空吸附滿足不同檢測工件的要求。工作的時候，將兩個拉線編碼器的線夾固定于掃查探頭的固定位置上，掃查時探頭可以在設定的檢測范圍內任意方向平移移動，掃查工作就像涂鴉或刷油漆一樣便捷，除了時候平面工件之外，也適合曲率不大的曲面工件。
方案3：手動簡易單軸C成像掃查器SCQpa-2、高分辨率相控陣探頭5L64-0.8；適用于大面積快速C掃描檢測。
SCQpa-2相控陣掃查器是一款簡易的掃查器，在探頭楔塊上掛裝一個高精度的防水防塵編碼器，根據使用場合的不同設計不同的楔塊，可滿足各種應用場合，可對大面積復合材料全面積進行C成像檢測，也可對一些狹窄空間的復合材料進行C掃成像檢測，該掃查設備簡易、小巧、使用靈活方便，通過定制各種類型的楔塊，可滿足不同的應用場合。

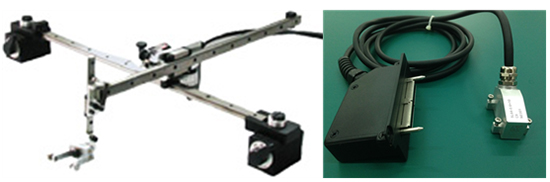

方案4：手動雙軸C成像掃查器SCQcscan-1、高分辨率相控陣探頭5L64-0.6；適用于特定區域的精確C掃描檢測。
手動雙軸C成像掃查器SCQcscan－1掃查器可以實現帶有位置信息反饋的XY兩軸自由滑移運動，配合不同探頭適用于用于平板類金屬、復合材料接觸式大面積C成像精確定位探傷。XY兩軸分辨率可選，最高為0.1mm/step，根據需要可以選擇磁性或者真空吸附的底座以適應不同材料需要。
二 圓角工件檢測解決方案

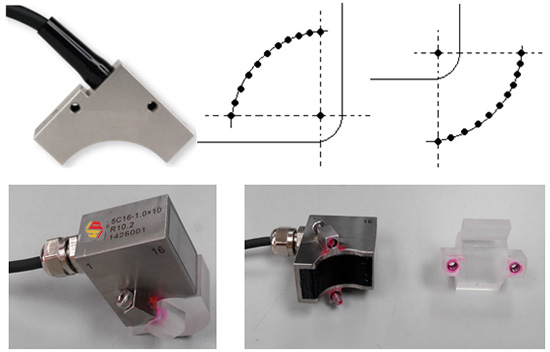

采用本公司的DSS-2108PA相控陣檢測儀、配套公司曲面線陣探頭及專用楔塊，可完美解決圓角C掃描檢測的難題。
探頭參數：探頭陣元排列為圓弧狀，圓弧曲率半徑為R，陣元間距為P，陣元數目為N；工件參數：工件曲面為圓弧狀，圓弧曲率半徑為r。假設探頭覆蓋角度范圍為90°，則探頭參數需滿足要求：2πR / 4 = P *（N-1），即P = πR / 2（N-1）；
三 應用案例

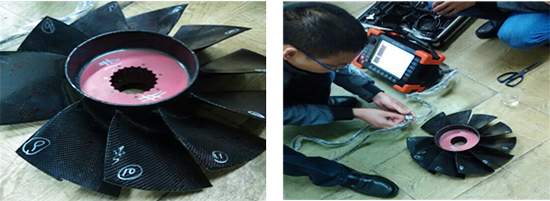

復合材料葉片檢測:
專用復合材料葉片檢測探頭，能夠?qū)崿F(xiàn)狹窄空間的檢測需求

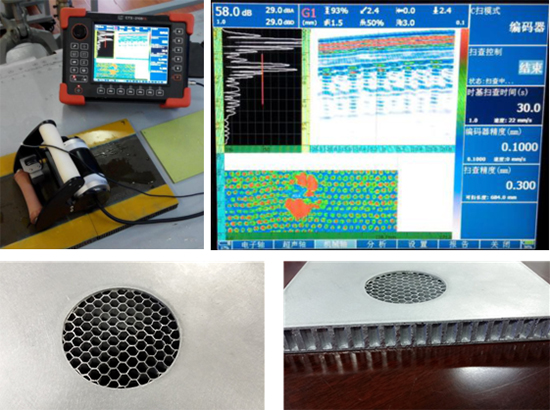

蜂窩芯復合材料檢測:
蜂窩檢測，能夠快速判別蜂窩脫粘情況，無脫粘的區域每個蜂窩孔清晰可見

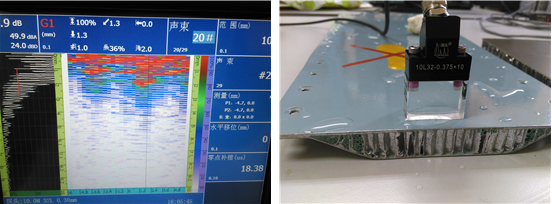

特薄復合材料工件檢測（1mm）:

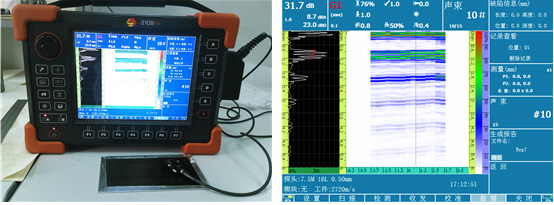

無缺陷檢測圖像（1mm）

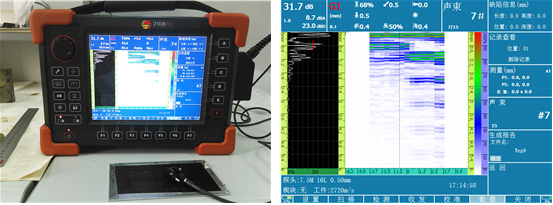

有缺陷顯示檢測圖像（缺陷位于0.5mm）
采用10MHz的高頻率窄脈沖探頭，能夠?qū)崿F(xiàn)只有零點幾毫米厚的鋁蜂窩復合材
3D全聚焦檢測技術解決方案:

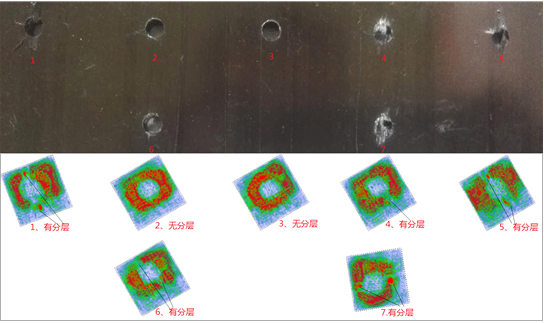

復合材料鉆孔分層的檢測

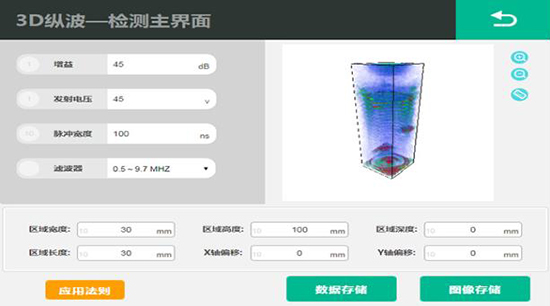

3D全聚焦成像檢測界面
