一 復合材料粘合度的相控陣超聲檢測原理
1.1 相控陣的發射與接收
相控陣超聲的發射和接收原理如圖所示，發射時，數據采集單元觸發相控陣列單元，相控陣列單元按照設置的延時法則依次觸發激勵方波脈沖激勵探頭，使探頭中的每個晶片發出的超聲波在某一點聚焦；接收時，由缺陷反射回來的超聲波到達每個接收晶片，相控陣列單元根據每個接收晶片的回波信號按照設置的延時法則合成為一個信號送數據采集單元。因此，相控陣每發射接收一次將會獲得一個由多晶片采集信號進行合成的A掃描信號，通過電子掃描技術，相控陣超聲檢測將可實現工件斷面圖像的顯示。
相控陣的發射與接收
1.2 相控陣的電子掃描
相控陣超聲具有獨特的電子掃描和聚焦，因此使用一個多晶片的相控陣探頭，在不移動探頭的情況下就可以實現工件斷面的掃描檢測，本方案采用線形掃描，利用相同的聚集法則施加在相控陣探頭的不同晶片組，每組激活晶片產生特定角度的聲束，通過改變激活晶片的位置，使該聲束沿晶片陣列方向前后移動，以實現類似常規手動超聲波檢測探頭前后移動的檢測效果，線形掃描的原理如圖所示。
線形掃描原理
1.3 相控陣的C掃描成像
采用相控陣的電子掃描不需要移動探頭就可以實現工件一定寬度的斷面掃查，因此，對比于單晶探頭常規鋸齒形的掃查方式，相控陣掃查只需單軸直線掃查便可獲得工件的C掃描圖像。因此，對于復合材料焊縫，只需探頭放置在焊縫位置，復合材料旋轉一周即可完成相控陣的掃查檢測。
常規掃查與相控陣掃查
二 復合材料粘合度的相控陣超聲檢測系統
2.1 系統整體技術方案

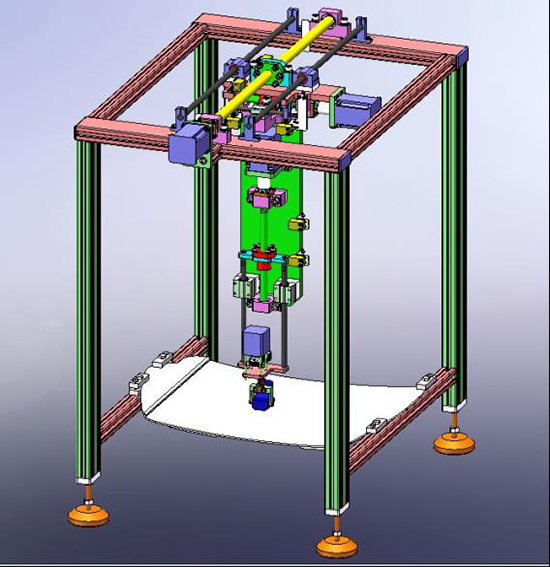

系統整體技術方案的三維圖示如圖所示，采用三軸移動控制平臺，通過該平臺控制探頭進行鋸齒形移動實現整個工件的C掃描成像檢測。檢測儀器采用相控陣成像檢測儀，支持超聲A/B/C掃描成像；成像軟件系統基于PC平臺，提供完備的軟件操作功能。檢測系統具備手動（包括連續和點動）控制和自動掃查控制功能，具備探頭所需的上下、前后調整結構，具有異常報警與緊急保護措施，滿足客戶復合材料C掃描檢測需求。
系統整體技術方案三維圖示
2.2 設備其他部分的簡要說明
水箱：

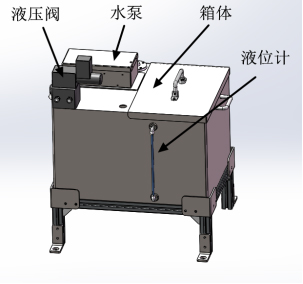

水箱，如圖所示，與旋轉平臺是分開的，水箱的容量為31L,自帶液壓泵，通過控制液壓閥來控制設備的供水。另外，掃查用過的水不回收。
水箱圖示
相控陣儀器：
DSS-PA22X是一個模塊化的、支持二次開發的超聲波相控陣檢測平臺，集成了精密模擬電路、高速數字電路、相控陣信號處理、軟件系統、網絡等多項先進技術，可廣泛應用于各種工件的相控陣超聲檢測。
DSS-PA22X圖示
2.3 檢測軟件界面介紹

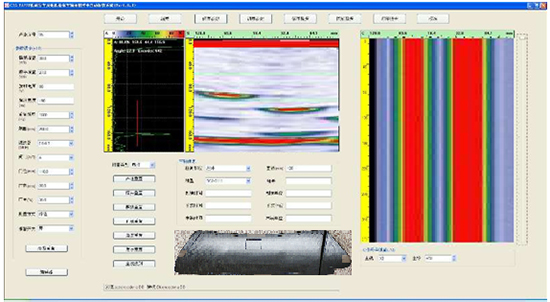

檢測軟件界面圖示
