一 飛機輪盤檢測的需求背景
由于（α+β）鈦合金具有比強度高等特點，目前仍大量廣泛應用于發動機風扇部件。該類鈦合金在成型過程中，不可避免地會存在凝固偏析、氫脆等缺陷。Sioux City 空難的調查結論為：鈦合金盤材料在成型過程中存在的硬α相，導致輪盤在“安全壽命”達到之前發生破裂。因此，從提高發動機整體安全水平要求出發，在風扇盤設計和定壽過程中，必須評估硬α相等缺陷在輪盤壽命周期內的失效概率，這同時也是發動機適航取證時必須標明的符合性要點之一。
二 飛機輪盤的檢測研究
國內某高校以含硬α夾雜鈦合金輪盤為研究對象結合高速旋轉臺低循環疲勞裂紋擴展試驗與江蘇超聲電子股份有限公司超聲儀器分公司聯合開展鈦合金輪盤裂紋擴展特性研究。主要研究工作如下:

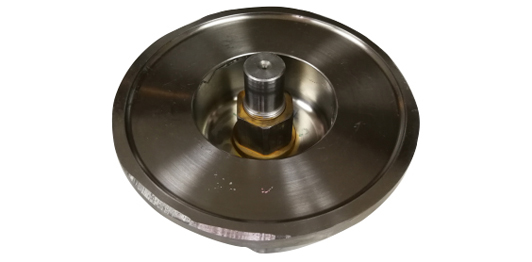

1. 鈦合金輪盤試驗件的設計與制備。提出硬α夾雜制備方法及埋藏方法確定硬α夾雜埋藏位置。
2. 利用立式旋轉試驗器開展鈦合金輪盤低循環疲勞試驗，主動促使裂紋發生擴展，模擬實際在役情況。
3. 利用江蘇超聲公司最新研制的DSS-PA22T型相控陣全聚焦實時3D超聲成像系統，對埋藏硬α夾雜缺陷定期檢測成像記錄并進行定量測量，研究硬α夾雜缺陷出現、擴展到失效的生長規律。
三 飛機輪盤3D全聚焦檢測系統方案
3.1 機械系統

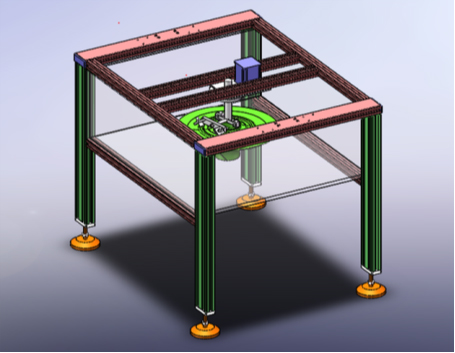

飛機輪盤3D全聚焦檢測機械系統
機械系統設備外形尺寸高度為600mm，長600mm，寬600mm。水箱外壁采用透明亞克力，可以方便看到工件的檢測位置。水箱高度270mm，工作蓄水量約為85升。水箱底部有一圓形凸臺，可以定位渦輪盤并使其固定，根據檢測的渦輪盤規格不同，可更換圓形凸臺。檢測相控陣探頭垂直上下升降采用電機帶動，下探深度自動檢測到位，由接近開關實現閉環控制。

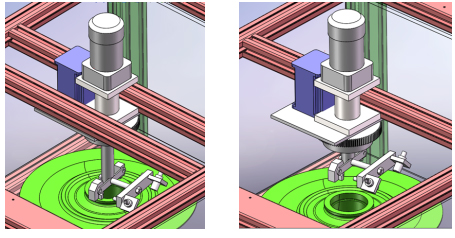

檢測狀態和結束狀態
檢測工裝利用平衡結構的原理，一邊是檢測探頭，對應另一邊是接近開關，檢測工作時，探頭自動下降到指定位置，觸發接近開關，這樣可以有效的實現檢測探頭自動定位。當檢測探頭到達指定深度時，另一電機啟動，通過齒輪傳動使檢測探頭進行圓周掃查的動作。在渦輪盤頂面檢測時，檢測探頭距離渦輪盤一定距離。

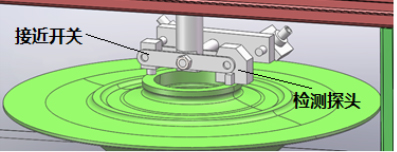

飛機輪盤頂面檢測示意
當檢測探頭放置在渦輪盤斜面進行檢測時，可實現單探頭的3D全聚焦檢測或者雙探頭的TOFD檢測。

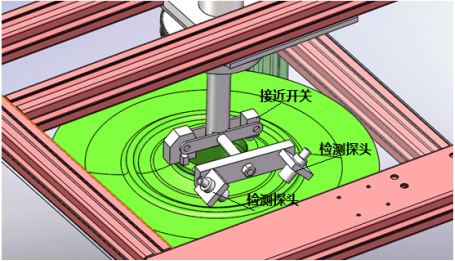

飛機輪盤斜面檢測示意
3.2 成像系統
DSS-PA22T 3D全聚焦成像檢測系統
3.3 飛機輪盤檢測結論
檢測到硬α夾雜缺陷高度7.4mm，自然裂紋缺陷發展接近達到表面。

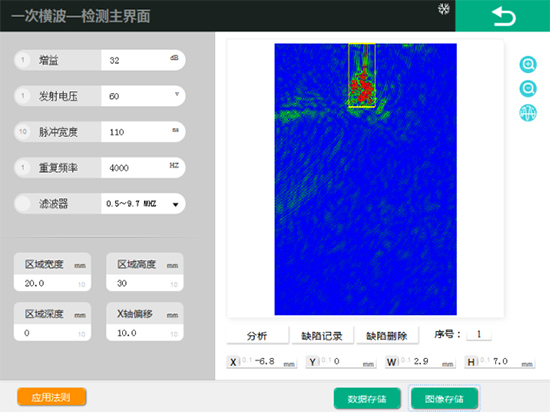

2D-TFM檢測成像圖

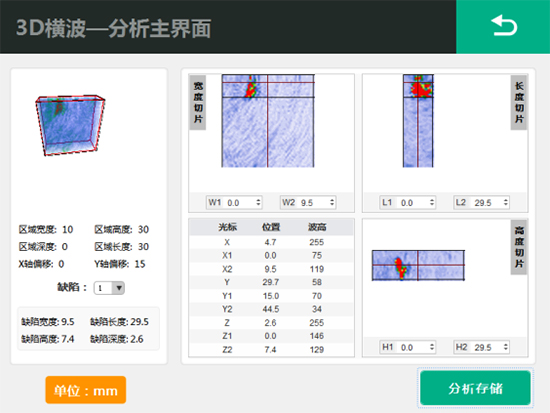

3D-TFM檢測成像圖
