碳纖維復合材料，因其強度高重量輕等優越特性而發展迅速，被廣泛應用于土木建筑、體育及生活領域。為保障復合材料的安全應用，尋找一種快速、高效、簡單可靠的碳纖維復合材料的檢測方案勢在必行。
江蘇超聲提出了一種全新的超聲檢測方案—實時3D全聚焦（TFM）超聲相控陣成像檢測。該方案采用了實時3D全聚焦（TFM）超聲相控陣成像系統，配合專用的矩陣探頭，實現碳纖維復合材料的實時、快速、有效的檢測。
實時3D全聚焦（TFM）超聲相控陣成像檢測，在碳纖維復合材料的檢測應用研究中有哪些新突破？
一、全方位覆蓋數據采集，實時3D全聚焦（TFM）成像，不同類型缺陷暴露無遺、無一幸免
二、缺陷定量尺寸測量準確，正確評價碳纖維復合材料的安全、可靠性
采用實時3D全聚焦（TFM）超聲相控陣成像系統檢測碳纖維標準試塊不同深度孔，并對人工缺陷進行測量，缺陷的長度和寬度測量精度均可達1mm。

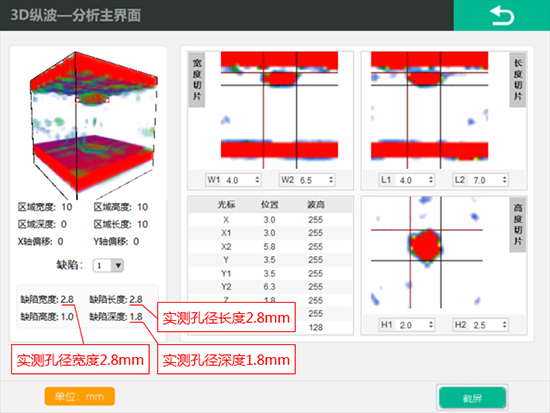

孔徑2mm孔深2mm的3D成像圖

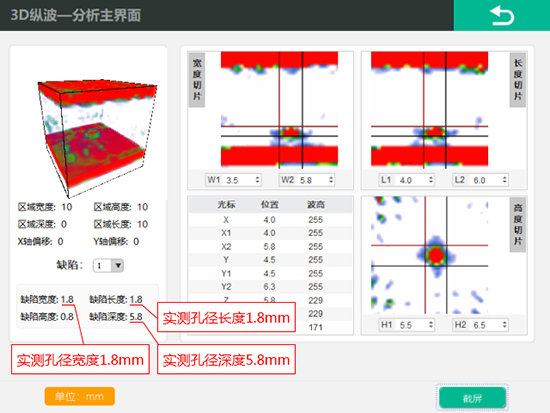

孔徑2mm孔深6mm的3D成像圖
三、3D檢測成像更直觀，提高缺陷的判讀性，避免誤檢漏檢
實時3D全聚焦（TFM）超聲相控陣成像檢測，成像立體，可旋轉觀察，能夠同時觀察到不同缺陷在工件中的分布情況，且缺陷細節顯示形象具體、一目了然，更容易判讀。
3D成像可360°旋轉觀察
實時3D全聚焦（TFM）超聲相控陣成像檢測，一種簡單、可靠的檢測方式，為復合材料的檢測提供了一種新思路和新途徑，更為
