一 有機玻璃球殼的檢測研究

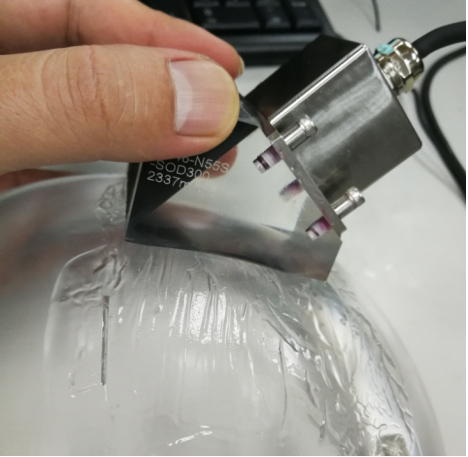

針對核電領域某特殊材料（聲速約3000m/s）的裂紋缺陷，國內某研究院現采用江蘇超聲電子股份有限公司超聲儀器分公司新設計的DSS-PA22T型相控陣全聚焦實時3D超聲成像檢測系統進行檢測，加工了有機玻璃材質的球殼試塊模擬該特殊被檢材料。球殼直徑150mm，殼體厚度30mm，外表面分別加工了深度5mm、10mm的兩個開口槽，對開口槽的高度進行定量檢測。
二 有機玻璃球殼的檢測系統

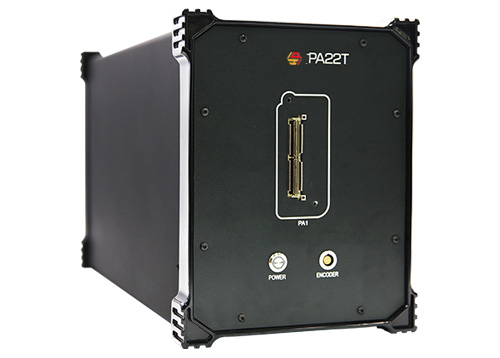

DSS-PA22T 圖示
三 有機玻璃球殼的檢測結論
由于SC7-N55S楔塊未加工曲率，因此采用2D-TFM檢測25mm厚有機 玻璃平板試塊端面。從2D-TFM檢測成像圖可以看出，端面上部和下部實現了有效重構。

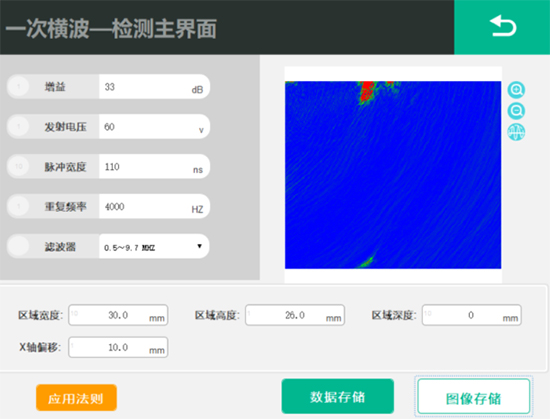

2D-TFM 檢測成像圖
采用3D-TFM檢測，5mm開口槽定量檢測結果為5mm，10mm開口槽定量檢測結果為10mm，測量結果與實際缺陷尺寸一致。

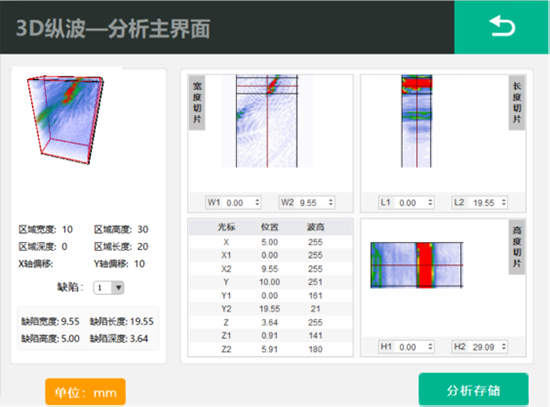

3D-TFM 檢測成像圖

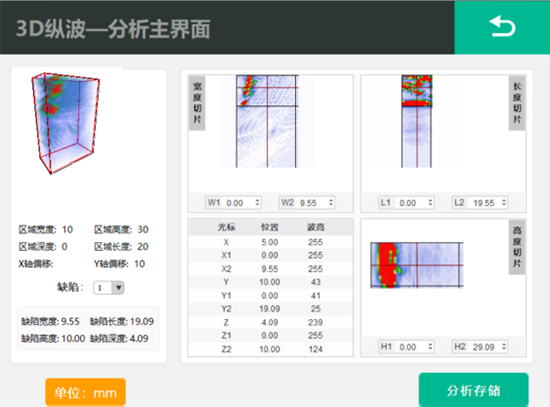

3D-TFM 檢測成像圖
