薄板作為工業制造業的一種型材，廣泛應用于航空航天工業、汽車工業、船舶工業、壓力容器、大型化工容器等工業領域。江蘇超聲采用全聚焦實時3D超聲成像系統，配合專用的相控陣導波探頭，可實現1～6mm薄板的快速、大范圍的有效檢測，既發揮了導波檢測特有的檢測覆蓋范圍大、檢測效率高等優勢，又充分體現了全聚焦檢測缺陷精度高的特點。
1. 4mm 1Cr18Ni9Ti不銹鋼薄板
厚度為4mm 的1Cr18Ni9Ti不銹鋼薄板，內部含Φ20mm圓形人工分層缺陷。相控陣導波探頭分別放置在距離缺陷中心點50mm，100mm，200mm處時，TFM導波檢測圖像中均能高清晰地呈現出缺陷的圓形輪廓形狀。隨著距離的增大，衰減增大，試驗驗證可以有效檢測300mm左右的范圍。

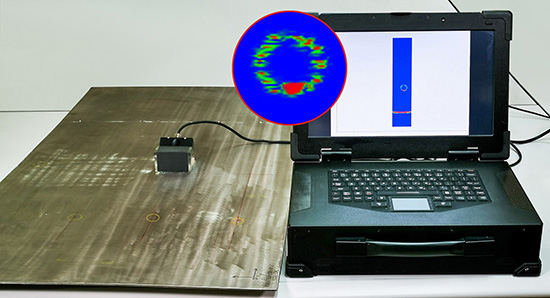

4mm不銹鋼薄板50mm處 TFM導波檢測圖

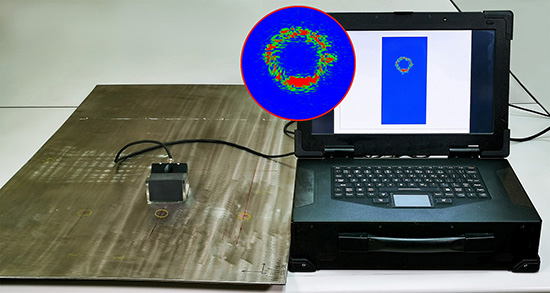

4mm不銹鋼薄板100mm處 TFM導波檢測圖

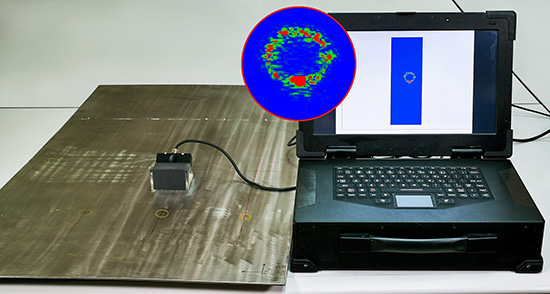

4mm不銹鋼薄板200mm處 TFM導波檢測圖
2. 3mm 304不銹鋼薄板
厚度為3mm 的304不銹鋼薄板，內部含20×20mm方形人工分層缺陷。相控陣導波探頭分別放置在距離缺陷中心點50mm，100mm的斜對角線上時，TFM導波檢測圖像中均能清晰地呈現出方形，即為缺陷的輪廓形狀。

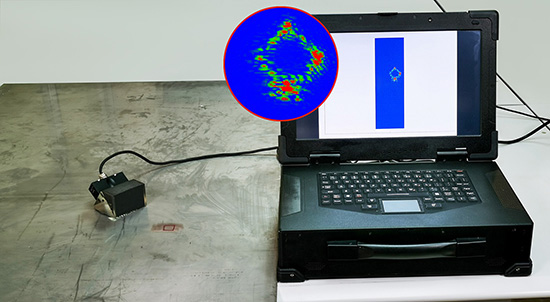

3mm不銹鋼薄板50mm處TFM導波檢測圖

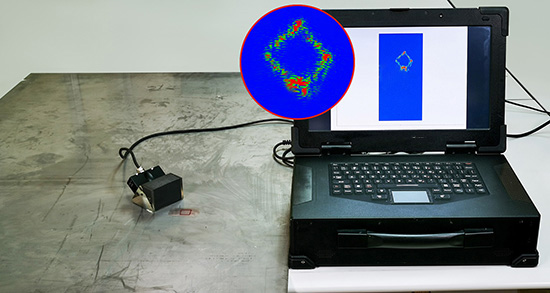

3mm不銹鋼薄板100mm處TFM導波檢測圖
3. 1mm 304不銹鋼薄板
厚度為1mm 的304不銹鋼薄板，內部含40×40mm方形人工分層缺陷。TFM導波檢測圖像中，缺陷的輪廓邊緣依然可清晰地顯示出來。成像直觀，缺陷可識別性強。

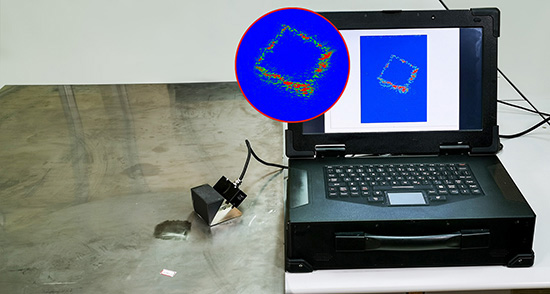

1mm不銹鋼薄板TFM導波檢測圖
全聚焦實時3D超聲成像系統，不只是簡單的顯現缺陷的有無，而是通過直觀的圖像顯示出缺陷的全貌，并支持在線數據分析，準確地定位出缺陷所處的位置和測量出缺陷的尺寸大小，提高結果的可靠性。
45mm處Φ25mm圓形缺陷在線數據分析演示（探頭前沿為18mm）
采用全聚焦實時3D超聲成像系統，僅需將相控陣導波探頭布置在被測板狀結構邊緣，便可實現整個結構的快速有效檢測，大大節省了檢測時間，顯著提升了檢測效率。圖像形象直觀，缺陷情況一目了然，可快速準確確定缺陷的位置和識別損傷的程度。全聚焦實時3D超聲成像系統，在板狀結構無損檢測和結構健康監測方面展現出了巨大的應用潛力和吸引力。
